GDK03型電氣控制箱(40MPa)
一、概述
　　GDKO3型電控箱有監控及全自動兩種，它適用于40MPa雙線終端式干油集中潤滑系統中，用于控制潤滑泵、換向閥、補脂泵等相互間協調工作，能對系統中的供油點實現自動供油，供油完成后，自動停止。油箱中液位低于一定限度時，補脂泵自動啟動，注滿油后，自動停止。
本控制箱能發出“供油時間延長”、“貯油筒空”、“超負荷運轉”等故障信號。具有持續，手動和自動多種控制工作狀態，可通過箱面上的轉換開關來切換。持續工作狀態：當潤滑泵啟動后持續地向系統兩條主管線供送潤滑脂；手動工作狀態：當與主機聯鎖信號接通后，手動啟動潤滑泵運轉向系統供送潤滑脂，自動換向完成一個潤滑周期供脂后自動停止；自動工作狀態：當與主機聯鎖信號接通后，潤滑泵按系統設定的時間間隔定時向系統供送潤滑脂，完成一個潤滑周期后自動停止。潤滑泵不管在何種狀態，一旦貯油筒空，補脂泵就會自動啟動補脂，補滿后自動停止。

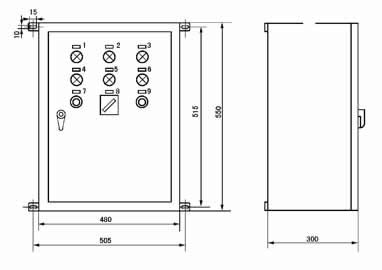

二、外形尺寸
三、標牌符號及文字
序號
符號
標牌文字
序號
符號
標牌文字
序號
符號
標牌文字
1
HL1
工作準備指示
6
HL6
系統超壓
11
SB4
加油泵啟動
2
HL2
線I工作狀態
7
HL7
泵馬達過載
12
SB5
加油泵停止
3
HL3
線II工作狀態
8
HL8
貯油筒空
13
SB3
故障復位
4
HL4
加油泵工作
9
SB1
潤滑泵啟動
14
SA1
自動/手動/持續
5
HL5
監控時間超過
10
SB2
潤滑泵停止
15
SA2
關/電鈴/開

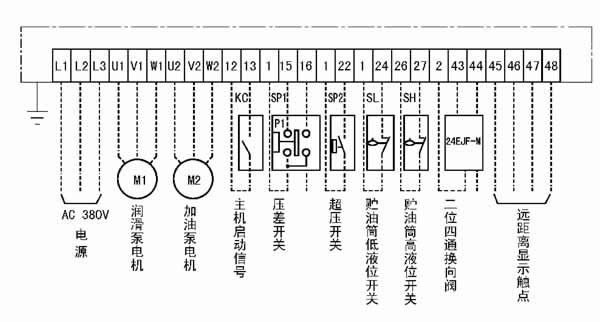

四、GDK-03電氣控制箱外部接線圖
五、使用說明
1、適用主電源AC380V、50HZ。
2、適用環境溫度-10℃～40℃,濕度90%。
3、周圍環境無導電的介質（氣體、液體）。
4、垂直安裝，其傾斜度不大于5°。
